| Quantité: | |
|---|---|
BCP-1500
Inserter
Type de bras de presse

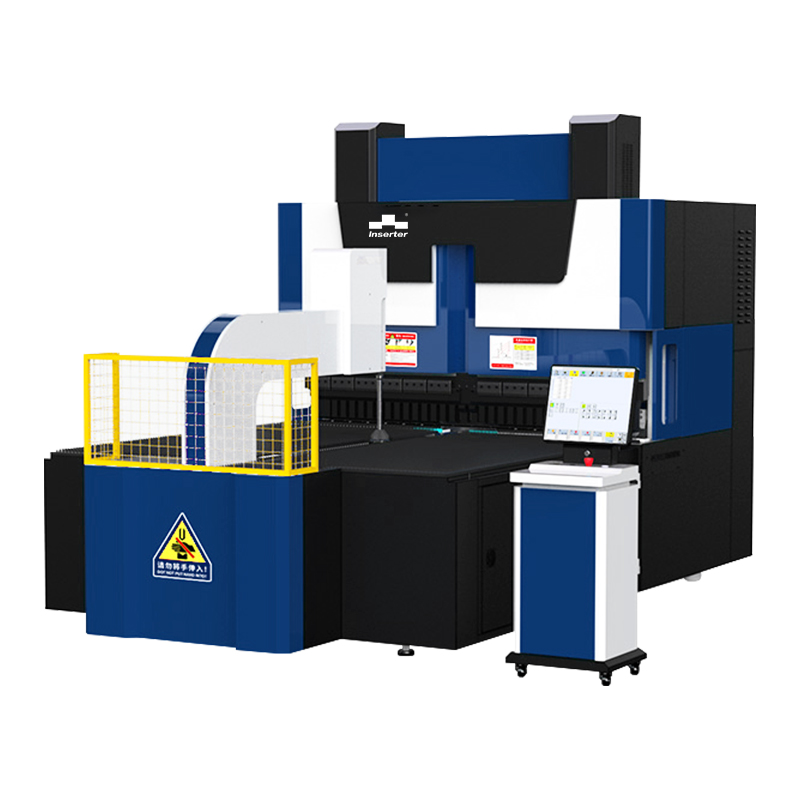

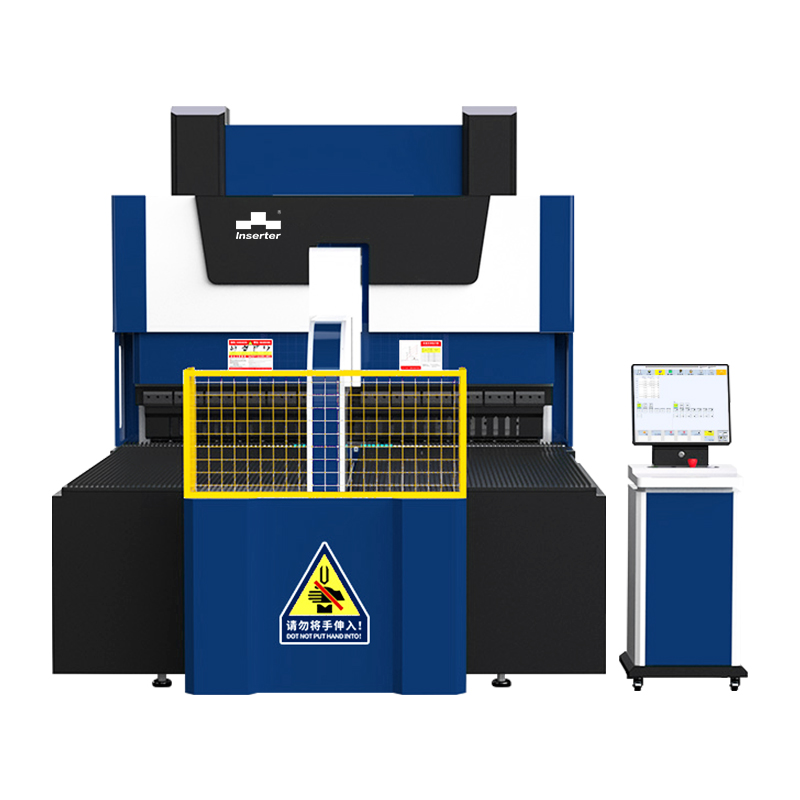

Ce centre Bender Center utilise un mouvement multi-axe synchronisé et un outil de pliage universel pour terminer plusieurs bords et plis en un seul cycle. En combinant six axes de virage et huit axes d'alimentation / positionnement sous contrôle CNC, il offre jusqu'à 3–5 × le débit des freins de presse traditionnels tout en réduisant la consommation d'énergie en deux. Idéal pour les cadres de boîte, les grands panneaux et les profils personnalisés dans les façades de l'armoire, du CVC, de l'ascenseur et de l'architecture.
Contrôle multi-axes simultanés
Les axes de courbus synchrones (X1 / X2, Y1 / Y2, Z1 / Z2) et huit axes d'alimentation / position (U1 / U3, D1 / D2, C1 / C3, H1 / H3) de gestion, de rotation et de flexion dans une séquence programmée.

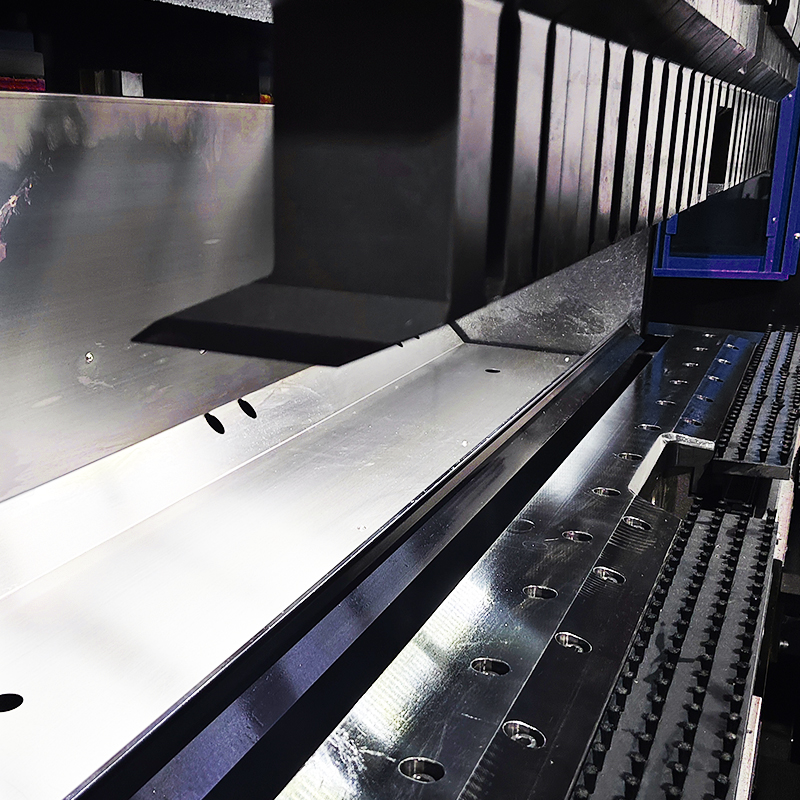

Outillage de pliage universel
Un ensemble de têtes modulaires de punch / day fonctionne en ligne droite, inverse et à l'arc sans modifications d'outils - permettant la formation multi-bords et multiples en un seul pass.

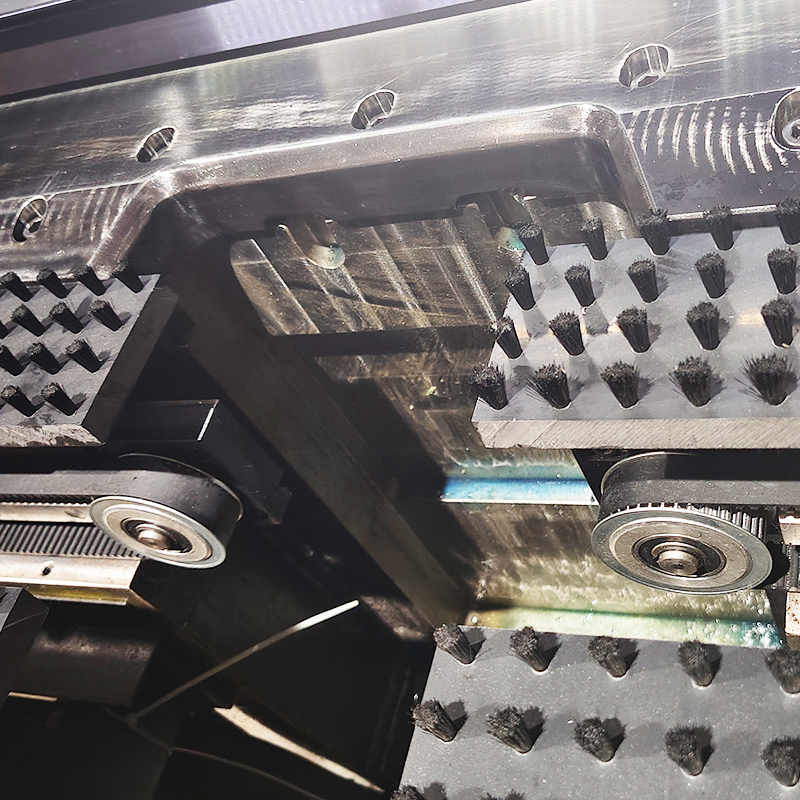

Les servomoteurs AC de précision entraînés par servo
et les vis à couple directe assurent le mouvement sans vibration à faible vibration. Répéter la précision du positionnement: ± 0,005 mm; Précision de l'angle de pliage: ± 0,5 °; Précision de la dimension: ± 0,1 mm.

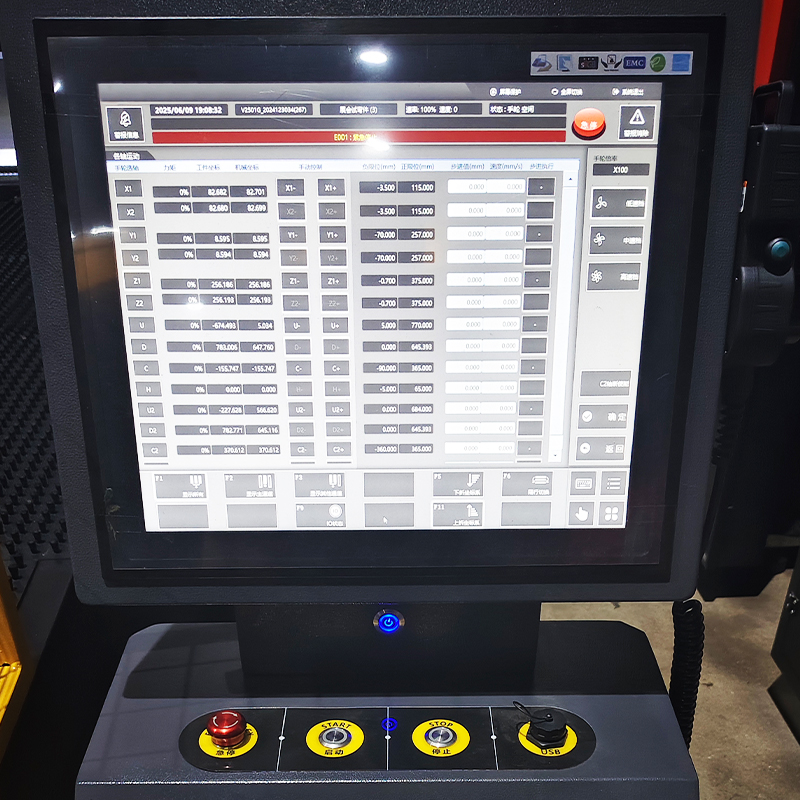

Écran tactile de couleur CNC Interface
CNORFAT (prend en charge l'anglais / chinois) avec importation DXF, programmation bidimensionnelle, stockage de recettes à l'écran et sélection de bibliothèque d'outils à une touche.
Cadre en acier tout soudé de construction robuste
avec des côtes optimisées FEM, un traitement de secours pré-contrainte et des assemblages à vis à billes / rails de haute charge garantissent la rigidité et la stabilité.

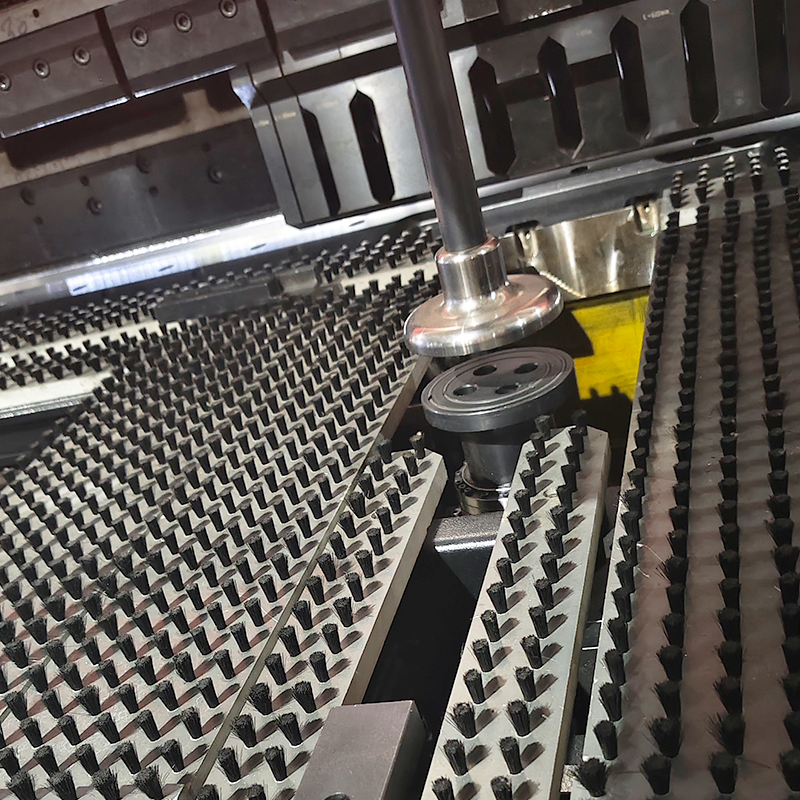

Pièce flexible Gandage
des pinces à vide pneumatiques sécuriser les panneaux jusqu'à 2 000 mm de large et 350 mm de haut. La rotation de l'axe C (± 360 °) et les ascenseurs de l'axe H du bras Swing soutiennent les géométries complexes.
La sécurité et l'entretien
des gardes entièrement fermés, les verrouillage légers, les arrêts d'urgence et la lubrification automobile centralisée prolongent les opérateurs de disponibilité et de protection.
| Valeur | du paramètre |
|---|---|
| Largeur de pliage | Jusqu'à 2 000 mm |
| Taille maximale du panneau | 1 500 × 2 000 mm |
| Hauteur de pliage maximale | 350 mm (côté à côté) / 170 mm (tout autour) |
| Min. Formation de taille | 320 × 250 mm |
| Capacité | Acier doux de 2 mm / 1,5 mm en aluminium en acier inoxydable / 3 mm |
| Vitesse de pliage | 0,2 s par virage |
| Haches contrôlées | 14 (6 Bend + 8 alimentation / rotation) |
| Contrôle CNC | Importation DXF, programmation 2D, éthercat 64 axe |
| Exigences d'électricité | 380 VAC, pic de 15 kW, avg. 2 kW |
| Niveau de bruit | ~ 60 dB |
Armoires électriques et enclos
Conduits et plénums de CVC
Logements et rails d'ascenseur
Équipement de cuisine et d'accueil
Panneaux architecturaux et revêtement
Cadres automobiles et vélo
L'exécution de ce pliant de panneau ne nécessite qu'un seul cycle pour terminer tous les virages dont vous avez besoin. Avec des matrices universelles, vous pouvez économiser du temps à changer de matrices, et le même cadre peut traiter d'un petit rayon à une large bride en quelques secondes.
Grâce à l'axe et à la limite des fonctions pilotées par sert, ces fonctions garantissent la cohérence de la précision de flexion, afin que chaque virage puisse être verrouillé dans la même position. Lorsque vous devez plier une forme complexe, importez simplement le fichier DXF, ajustez quelques paramètres sur l'écran tactile et la cintreuse du panneau sera mise au travail immédiatement.
Pour les fabricants qui ont besoin de fabriquer de longs panneaux, de boîtes profondes et de supports d'angle, cette machine peut toutes les gérer. Le pince à vide stabilise toutes les pièces et l'axe C avec le bras oscillant peut réparer les pièces surdimensionnées directement dans la zone de flexion.
