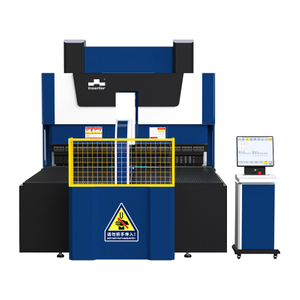

BCP-2500
Inserter
Solution de pliage flexible série BCP
Le BCP intègre de manière transparente la productivité grâce à ses processus de pliage et de manutention automatisés et la polyvalence via ses outils de pliage universellement adaptables.
Solution de pliage flexible et abordable
Comment allier productivité et flexibilité ?
Le centre de pliage flexible est entièrement automatique et facile à utiliser. Il peut produire efficacement diverses spécifications de pièces sans personnel de configuration de programme séparé.La vitesse de pliage n'est que de 0,2 seconde par pliage. L'équipement peut automatiquement se plier de haut en bas selon le processus de pliage pour réaliser le pliage d'assemblage en arc de cercle, l'aplatissement et divers angles. L'efficacité moyenne globale peut atteindre plus de 3 fois celle d'une machine à cintrer NC ordinaire de même spécification.
Combien de temps prend le réoutillage ?
La cintreuse de panneaux BCP ne nécessite aucun réoutillage : les lames supérieure et inférieure, ainsi que la contre-lame et le serre-flan, sont des outils polyvalents capables de traiter une large gamme d'épaisseurs et de matériaux usinables.
Le chargement et le déchargement manuels affectent-ils la durée totale du cycle ?
L'opérateur n'a qu'à charger des tôles et décharger des produits pliés. Heures de travail considérablement réduites.
La configuration du PCA affecte-t-elle la productivité ?
La configuration a un effet négligeable sur la productivité : une programmation intelligente établit une liaison montante entre le manipulateur et le détenteur noir.
Système intelligent
INSERTER, système d'exploitation indépendant de propriété intellectuelle
Système de développement coopératif sino-allemand avec démonstration de pliage par animation 3D pour visualiser le processus de pliage
Automatisation flexible
Lame supérieure et inférieure, contre-lame et serre-flan sont les quatre outils universels utilisés pour traiter toute la gamme d'épaisseurs et de matériaux usinables, de 0,3 à 3,0 mm.
Les lames supérieure et inférieure (A, D) sont les deux outils à mouvement contrôlé interpolé et responsables du pliage.
Le serre-flan automatique (B) fonctionne simultanément avec les lames et la contre-lame pour plier et serrer la feuille avec précision et efficacité.
La contre-lame (C) permet de serrer la feuille pendant le cycle.
Mode de fonctionnement : simple rapide
Un système de moulage automatique combiné peut réaliser divers processus tels que le pliage vers le haut, le pliage vers le bas, l'ourlet plat, etc.
Flexion vers le haut
POSITIF
Flexion vers l'avant
NÉGATIF
Ourlet plat
OURLET
Système d'asservissement
La cintreuse de panneaux que nous avons développée adopte un système servo en boucle fermée entièrement électrique relativement avancé, qui peut réaliser une liaison multi-axes.L'action de pliage est douce et fluide, et la coordination de l'action mécanique est élevée. Il peut facilement réaliser diverses combinaisons complexes d'actions de pliage, et l'efficacité globale du travail et la précision de pliage sont en tête en Chine.
Positionneur automatique
Le positionnement du produit une seule fois au début du processus, contre des arrêts mécaniques contrôlés : le temps de cycle est minimisé et les éventuelles erreurs de précision sont toutes absorbées dès le premier pliage.
Le positionnement du produit une seule fois au début du processus, contre des arrêts mécaniques contrôlés : le temps de cycle est minimisé et les éventuelles erreurs de précision sont toutes absorbées dès le premier pliage.
Le système de positionnement à cinq axes supprime l'écart de précision de pliage provoqué par des erreurs de positionnement manuel.
Paramètre technique
| Modèle | BCP-1400 | BCP-2000 | BCP-2000A | BCP-2500 | BCP-2500P | BCP-3000 |
| Longueur de flexion maximale (mm) | 1400 | 2000 | 2000 | 2500 | 2500 | 3000 |
| Hauteur de flexion maximale (mm) | 170 | 170 | 170 | 170 | 170 | 110 |
| Hauteur de flexion minimale (mm) | 4 | 4 | 4 | 4 | 4 | 8 |
| Taille minimale de formage de quatre côtés (mm) | 110*140 | 110*140 | 110*140 | 110*140 | 160*140 | 160*260 |
| Taille minimale de formage d'un seul côté (mm) | 110 | 110 | 110 | 110 | 160 | / |
| Rayon Min.arc (mm) | 1.2 | 1.2 | 1.2 | 1.2 | 2 | 2 |
| Vitesse(s) de pliage continue min. | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | 0.2 |
| Angle de courbure | 0-180° | 0-180° | 0-180° | 0-180° | -90°-90° (>1,5 mm) 0°-180° (≤1,5 mm) | -90°-90° (>1,5 mm) 0°-180° (≤1,5 mm) |
| Nombre d'axes de contrôle | 10 | 10 | 13 | 10 | 13 | 18 |
| Max.vitesse d'alimentation (m/min) | 120 | 120 | 120 | 120 | 120 | 120 |
| Taille de l'équipement (mm) | 4300*3000*2350 | 5800*3100*2350 | 5200*3200*2340 | 6000*3100*2350 | 6100*3800*2320 | 6900*4300*2800 |
| Max.puissance (kw) | 22 | 25 | 35 | 32 | 43 | 115 |
| Puissance moyenne (kw) | 3.5 | 3.5 | 4 | 4.5 | 5 | 10 |
