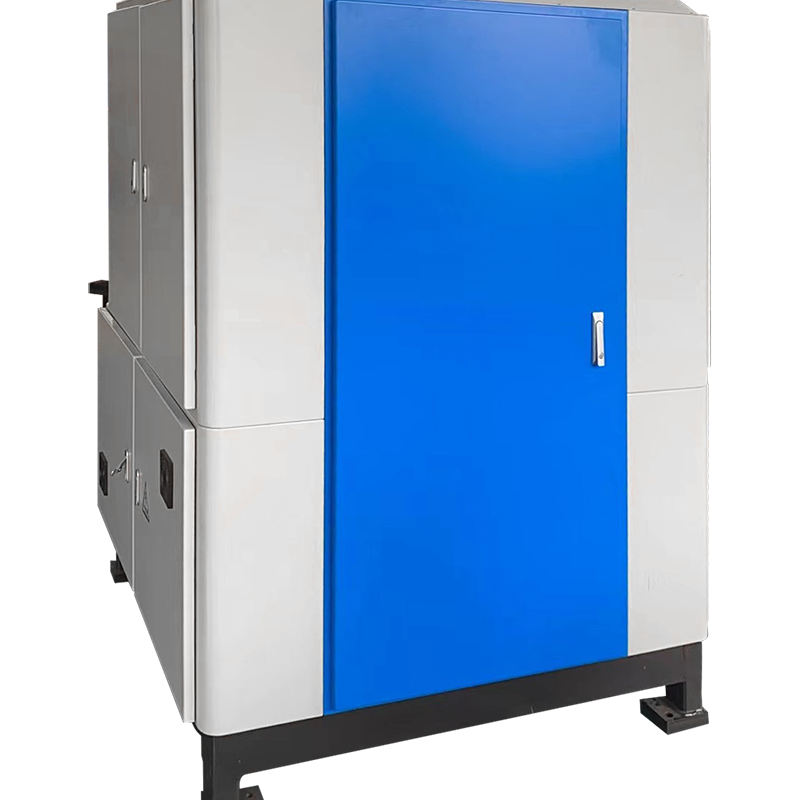

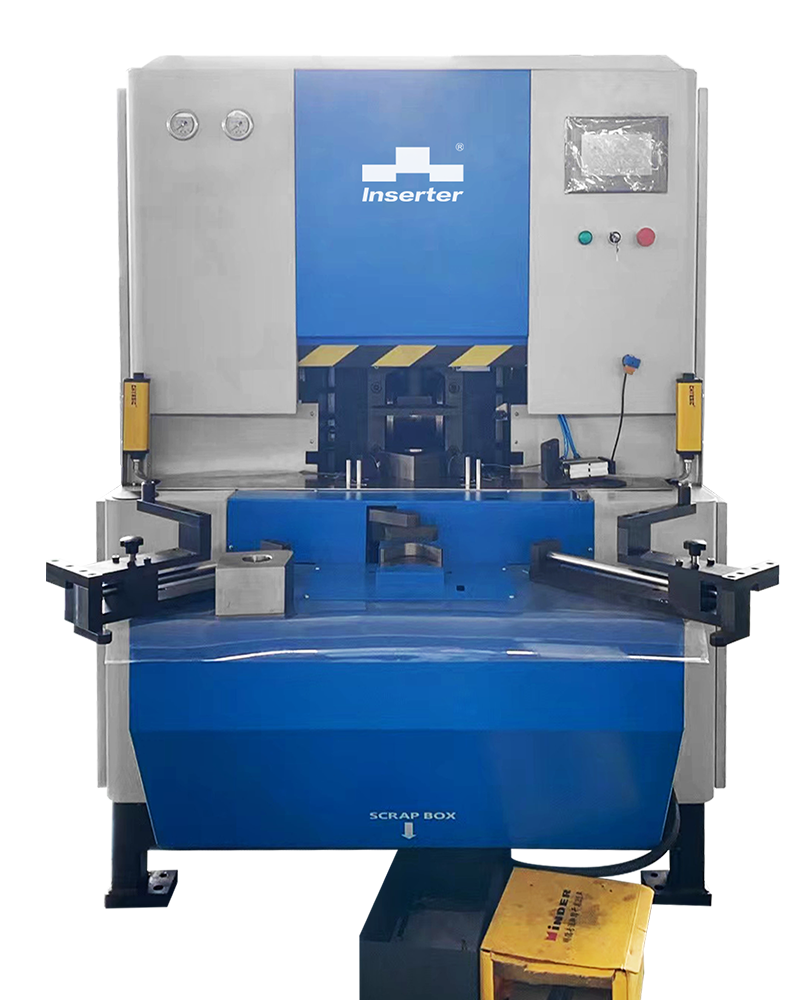

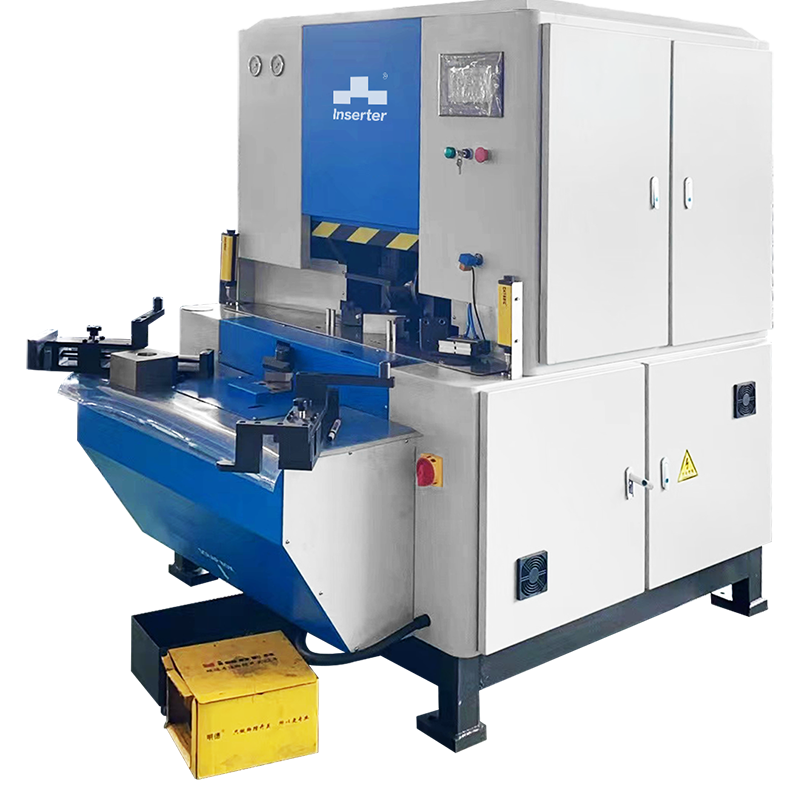

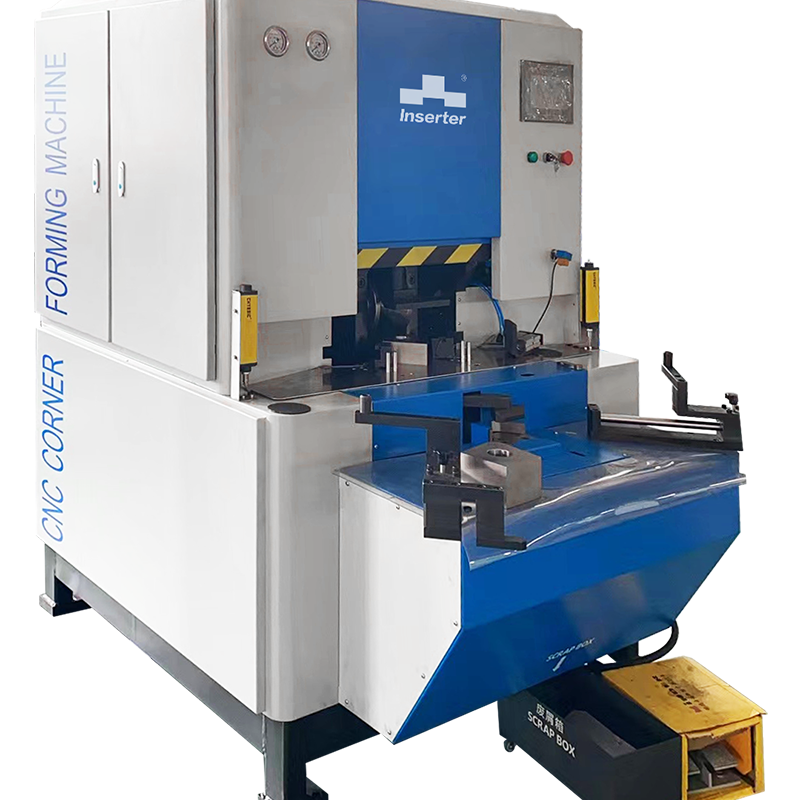

Module de cisaillement unique formant le coin CNC

Composants du produit

Notre machine de formation d'angle utilise une gamme de composants de filière de précision adaptés au rayon d'angle extérieur de la pièce (angle R):

1. Die supérieure
   interchangeable pour correspondre à l'angle R externe requis. Les opérateurs sélectionnent l'insert de contour approprié pour chaque partie de géométrie.

2. Die inférieure
   également interchangeable pour correspondre à l'angle R de la pièce. Nous proposons également des configurations à double die capables de former deux angles R distincts dans une seule configuration.

3. Die de cisaillement
   disponible en versions à cisaillement et à double cisaillement. La matrice à double cisaillement combine une lame de cisaillement interne avec un couteau de cisaillement externe: la lame interne gère les pièces de grand format avec des hauteurs de pliage fixes, réduisant le repositionnement des pièces, tandis que le couteau externe est optimisé pour les bords en acier inoxydable et grand radius. Les deux configurations offrent une qualité de bord identique.

4. Plaque de serrage
   offerte dans les conceptions de format de rouleau et de cisaillement. Chaque plaque doit être échangée pour s'adapter à l'angle R externe de la partie et n'est pas interchangeable entre les profils.

   Chaussure de matrice (bloc de support de matrice)
   Inserts de support modulaires qui se verrouillent dans le plateau inférieur. Ceux-ci sont également modifiables pour correspondre au rayon de formation et assurer un alignement de matrice précis.

Évolution des processus de formation de coin

Flux de travail hérité

• Flexion → Formation du tampon → Soudage à l'arc secondaire → Finition de broyage et de brossage

• Chaque pièce nécessitait quatre opérations d'angle distinctes.

• Temps de cycle typique par pièce: ≥ 20 minutes (un opérateur).

• Pour maintenir le débit, les usines divisent souvent les tâches entre les soudeurs et les finisseurs - l'escalade des coûts de main-d'œuvre et risquent la qualité incohérente et les défauts visuels.

Flux de travail optimisé

• PRE-BEND → Formation du coin → Coupe de cisaillement intégrée

• Le pré-Bend crée un profil évasé 'Bell Mouth ' avant la formation du coin.

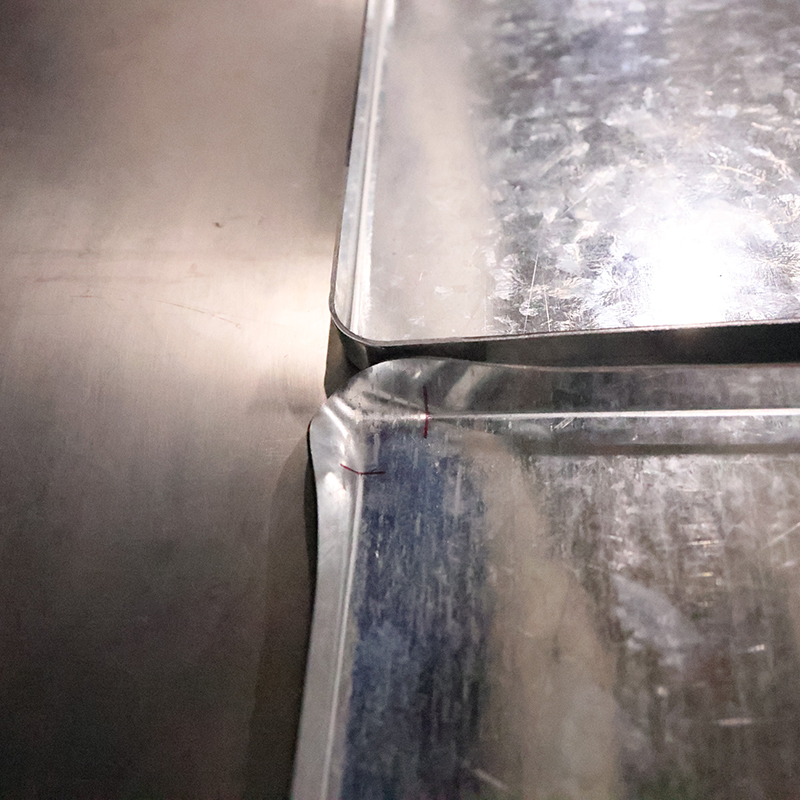

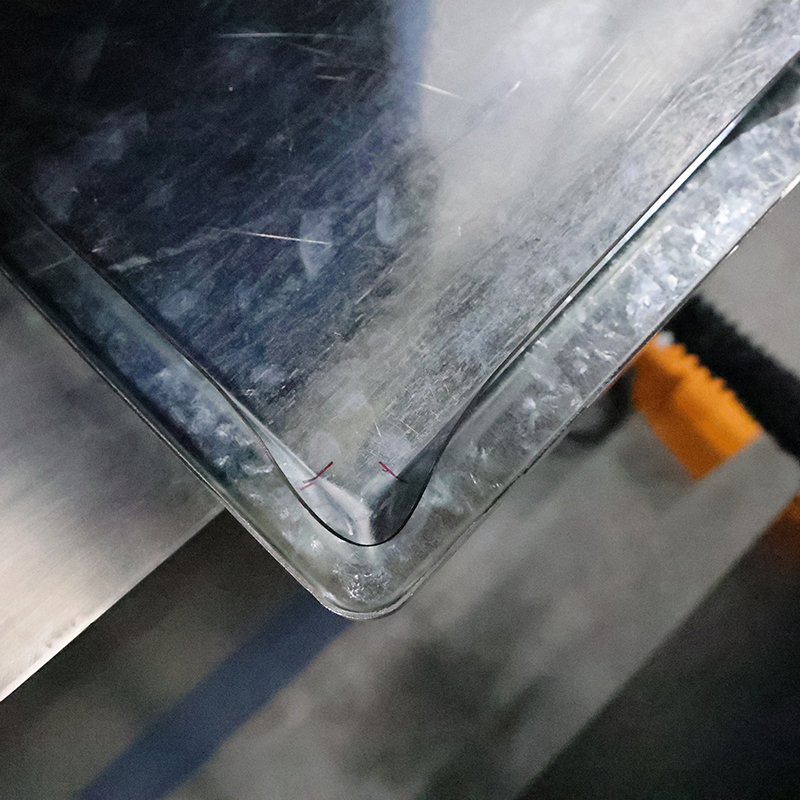

• Une seule machine de formage d'angle forme ensuite simultanément l'extérieur R-angle R et cisaille la pièce en une passe.

• Temps de cycle par pièce: ~ 2 minutes (un opérateur).

• Avantages: Les dépenses de main-d'œuvre considérablement réduites, la géométrie d'angle cohérente et les bords cosmétiquement supérieurs sans soudage secondaire ni finition manuelle.
