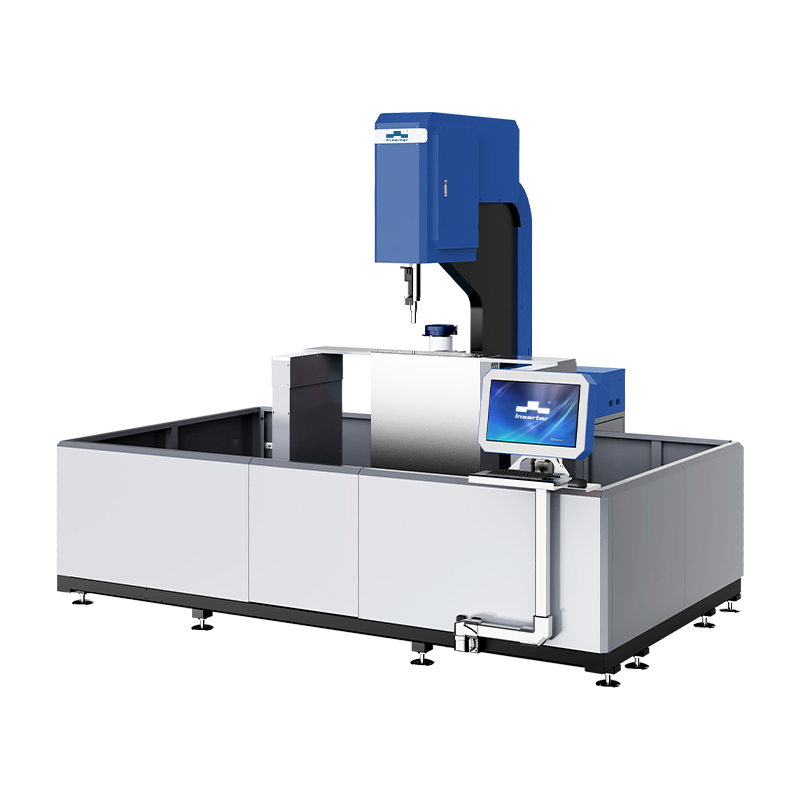

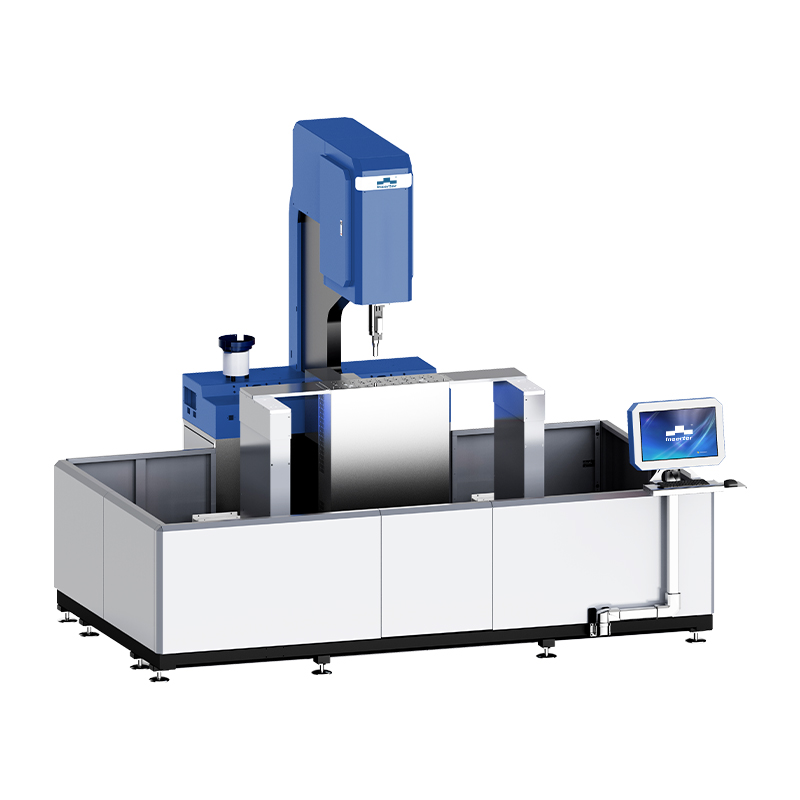

E8-1006-8
Inserter
Il automatise l'insertion en 3 secondes par pièce, gérant les hauteurs de mandrin de 100 mm à 200 mm. Sa cartouche modulaire alimente huit à douze types de fixation (⌀7–30 mm), vous pouvez donc changer de tailles de rivet à la volée sans temps d'arrêt.
Vitesse d'insertion de fixation: 3,0 sec / PC
La hauteur maximale d'évitement de flexion est de 100 mm et peut être personnalisée jusqu'à 200 mm
Capable de tenir 8 à 12 rivets différents simultanément, avec une compatibilité pour de longs rivets allant de 7 à 30 mm
Les rails de guide de l'axe XY de la plate-forme de travail ont une haute précision, une grande vitesse et une longue durée de vie
Outil d'alimentation structure modulaire, remplacement plus rapide
Fonctionnement automatique entièrement intelligent, opération sans pilote, économies de coûts importantes
Robots de chargement et de déchargement automatique, une ligne de production flexible intelligente est réalisée pour améliorer la qualité et l'efficacité
8 combinaisons de rivets (noix, goujons, vis) de toute longueur et de type de type et sont disponibles, avec une large gamme d'applications
Toutes les interfaces humaines-machine telles que la force rivetante, le temps de maintien, le voyage en hauteur, le nombre de rivetage, la pression anti-fuite, la séquence de rivetage, etc. peuvent être opérés numériquement
Le système de programmation intelligent peut être converti de la CAD en programmation automatique, pratique et rapide
Machine de rivetage intelligente, pression stable, ajuste automatiquement la pression en fonction du rivet et de la plaque
Les deux parties de la plate-forme d'alimentation automatique de levage intelligente sont connectées et peuvent être utilisées séparément en cas de besoin
La machine ne s'applique à pleine charge qu'au moment de servir et ne consomme que 15% d'énergie en attente, permettant une économie d'énergie importante
| Modèle | E8-1006-8 | E8-1308-8 | E8-1308-8H | E8-0803-1 (Rivetage personnalisé) |
| AVC de position de trou rivetée (mm) | 1000x600 | 1300x800 | 1300x800 | 800x260 |
| Zone (mm) | 3500x2230x2500 | 4150x2800x2500 | 4150x2800x2500 | 3000x2200x2800 |
| Poids de l'équipement (kg) | 4300 | 5500 | 5500 | 4100 |
| Gamme fascinante | Écrous / goujons, vis et broches M3 - M8 avec le même diamètre et longueur externe (7–30 mm) | M3 ～ M8 NURS | ||
| Outillage de mangeoires de bol vibratoire (ensemble) | 8 (personnalisable 12) | 1 | ||
| Hauteur d'évitement de flexion maximale (mm) | 100 | 238 | 1250 | |
| Pression maximale (tonnes) | 8 | |||
| Trait supérieur de la matrice (mm) | 100 ～ 180 | |||
| Vitesse de déplacement maximale de plate-forme (mm / s) | 600 | |||
| Répétabilité (mm) | ± 0,05 | |||
| Effet de rivet (secondes / pièce) | 3,0 ～ 5.0 | |||
| Tension | 380V, 3 phases, 50Hz | |||
